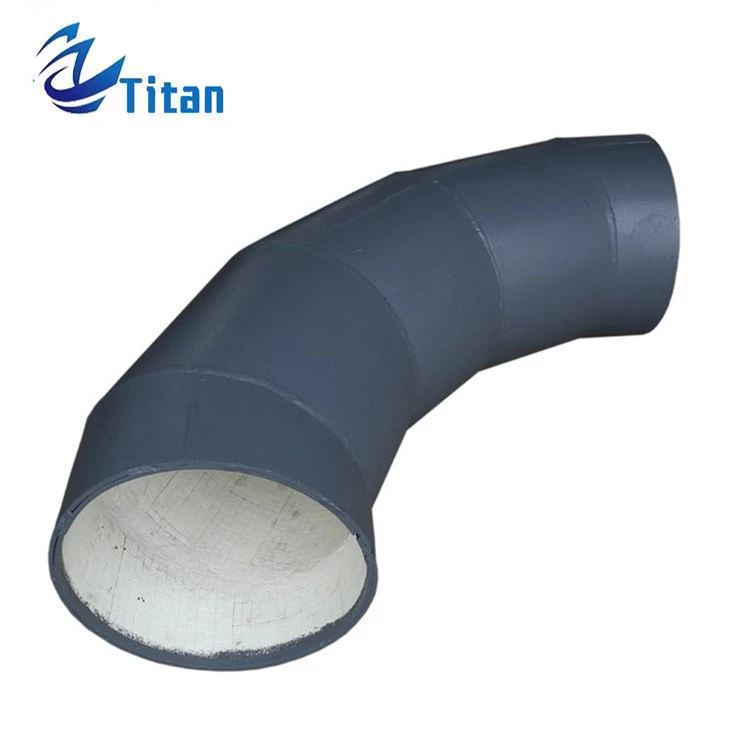

Codos de tubería revestidos de cerámica

Nombre: codos de tubo revestidos de cerámica
Material: Cerámica de alúmina
Al2O3 92% 95%
Bending strength(MPa) >=220 250 300 400 800
Compressive strength(MPa) >=1050 1300 1600 2000
Fracture toughness (MPam1/2) >=3.7 3.8 4.0 4.5 7
Rockwell hardness (HRA) >=82 85 88 90
Volumen de pérdida (cm3)<=0.25 0.2 0.15 0.05 0.02
Bulk density(g/cm3) >=3.6 3.65 3.7 4.1 5.9
Envíeconsulta
Introducción del producto

Introducción del producto

1662687393

Los codos para tuberías con revestimiento cerámico TITAN están diseñados para proteger las curvas de las tuberías de la abrasión severa causada por polvos, gránulos y lodos que se mueven rápidamente. Al combinar una carcasa metálica duradera con un revestimiento cerámico con alto contenido de alúmina, ayudan a reducir el desgaste de las tuberías, las interrupciones por mantenimiento y los costos de reemplazo en sistemas de transporte exigentes.

Descripción general del producto

Los codos para tuberías revestidos de cerámica son accesorios para tuberías compuestos diseñados para transportar materiales abrasivos o corrosivos a través de sistemas de tuberías industriales. Consisten en una carcasa exterior de metal y un revestimiento interno de cerámica de alúmina. El cuerpo metálico proporciona soporte estructural y resistencia de conexión, mientras que la capa cerámica protege la superficie interior del impacto y la fricción continuos de las partículas.

Los codos suelen ser más vulnerables al desgaste que las secciones de tubería recta porque el material cambia de dirección a medida que pasa por la curva. Las partículas pueden golpear repetidamente la pared del radio exterior, provocando erosión localizada y eventuales daños a las tuberías. Un revestimiento cerámico correctamente diseñado ayuda a solucionar este problema al colocar una superficie altamente resistente al desgaste en la trayectoria del flujo del material.

TITAN ofrece opciones de cerámica de alúmina de 92% y 95%, con dimensiones de codo personalizadas y diseños de conexión para adaptarse a diferentes sistemas de transporte.

_20171205172148





Características y ventajas clave

Los codos para tuberías revestidos de cerámica pueden usarse ampliamente como medio para transportar arena, piedra, carbón pulverizado, cenizas, aluminio y otros materiales.

Alta dureza para condiciones de abrasión severas

El revestimiento de alúmina tiene una dureza Mohs de 9. Esta dura superficie cerámica resiste los rayones y la pérdida de material causados ​​por partículas abrasivas como minerales, arena, polvo de carbón y mezclas de minerales. Ayuda a proteger la carcasa metálica del contacto directo con el material transportado, reduciendo el riesgo de adelgazamiento prematuro de la pared.

01

Estructura compuesta para una instalación práctica

La cubierta exterior de acero proporciona la estructura mecánica necesaria para la conexión e instalación de la tubería, mientras que el revestimiento cerámico soporta el desgaste interno. Dependiendo del diseño, los componentes cerámicos se pueden fijar mediante adhesivos adecuados o métodos de instalación mecánica. Esta combinación permite que el accesorio se integre en diseños de tuberías industriales existentes.

02

Revestimiento cerámico curvo para un flujo suave del material

El revestimiento cerámico está diseñado para seguir la curvatura interna del codo. Una disposición adecuada con menos espacios y escalones ayuda a reducir la acumulación de material y la resistencia al flujo. Esto es particularmente útil en sistemas de transporte de polvo, donde la acumulación de material dentro de una curva puede contribuir a bloqueos y paradas no planificadas.

03

Resistencia a la corrosión y condiciones adversas

La cerámica de alúmina ofrece resistencia a muchas sustancias químicas y puede utilizarse en diversos entornos industriales. La idoneidad real depende de la composición química, concentración, temperatura y condiciones de flujo. Para el transporte de lodos corrosivos o químicos, TITAN recomienda verificar la compatibilidad antes de seleccionar el grado de revestimiento y el sistema de unión.

04

Diferentes grados de alúmina para las necesidades de aplicación

TITAN ofrece varios grados cerámicos con diferentes densidades y propiedades mecánicas. La opción de 92 % de alúmina es adecuada para muchos requisitos generales de protección contra el desgaste, mientras que los grados de 95 % proporcionan valores de densidad y resistencia más altos. Los compradores pueden comparar las especificaciones con sus condiciones operativas reales.

05

Parámetro

Serie

BM92

BMG95

BME95

AL2O3 (%)

92±0.5

95±0.5

95±0.5

ZrO2 (%)

-

-

-

Densidad aparente (g/cm3)

Mayor o igual a 3,6

Mayor o igual a 3,65

Mayor o igual a 3,7

Resistencia a la compresión (MPa)

Mayor o igual a 1050

Mayor o igual a 1300

Mayor o igual a 1600

Resistencia a la flexión (MPa)

Mayor o igual a 220

Mayor o igual a 250

Mayor o igual a 300

Tenacidad a la fractura (MPam1/2)

Mayor o igual a 3,70

Mayor o igual a 3,80

Mayor o igual a 4,0

Dureza Rockwell (HRA)

Mayor o igual a 82

Mayor o igual a 85

Mayor o igual a 88

Pérdida de volumen (cm3)

Menor o igual a 0,25

Menor o igual a 0,2

Menor o igual a 0,15



Nuestro taller

workshop

Preguntas frecuentes





20221117141306a230e926e9bf4e84b03c4e048326ac6c

01.¿Por qué los codos de tubería necesitan revestimiento cerámico?

El material cambia de dirección al pasar a través de un codo, lo que puede provocar impactos repetidos de partículas y fricción en la pared interior. Un revestimiento cerámico proporciona una superficie dura y resistente al desgaste para proteger la carcasa metálica.

02.¿Qué grados de alúmina están disponibles?

TITAN ofrece opciones de cerámica de alúmina de 92% y 95%, incluidas BM92H, BMG95H y BME95H. El grado apropiado depende de las propiedades mecánicas requeridas y las condiciones de operación.

03.¿Se pueden personalizar las dimensiones del codo?

Sí. El diámetro de la tubería, el ángulo de curvatura, el radio de la línea central, las dimensiones generales y las disposiciones de conexión se pueden analizar según los planos del cliente.

04.¿Qué materiales pueden transportar estos codos?

Las aplicaciones típicas incluyen minerales, lodos minerales, carbón en polvo, cenizas, arena, materias primas de cemento y otros materiales abrasivos. Se debe comprobar la compatibilidad química en busca de medios corrosivos.

05.¿Cuál es la diferencia entre un codo revestido de cerámica y un codo de acero estándar?

Un codo de acero estándar utiliza la pared metálica como superficie de contacto con el material. Un diseño revestido de cerámica agrega una capa de desgaste de alúmina dentro de la carcasa metálica, lo que ayuda a reducir la abrasión directa del acero.

06.¿Pueden los codos revestidos de cerámica funcionar a altas temperaturas?

La temperatura permitida depende del grado cerámico, de la carcasa metálica y, en particular, del sistema de unión o fijación. Proporcione las temperaturas máximas continuas y máximas para que se pueda evaluar la construcción adecuada.

¿Tiene problemas frecuentes de desgaste, fugas o reemplazo en las curvas de las tuberías?

Envíe a TITAN su plano de codo, diámetro de tubería, ángulo de flexión, tipo de conexión, material transportado y condiciones de operación. Nuestro equipo puede revisar los requisitos y recomendar un grado cerámico y una configuración de revestimiento adecuados.

Comuníquese con TITAN hoy para obtener una cotización de codos para tuberías con revestimiento cerámico personalizados.
